Demontage und Montage
Hydraulikzylinder mit Führungsbüchse
Hydraulikzylinder mit Führungsbüchse
Hydraulikzylinder mit Führungsbüchse besitzen ein Gewinde zur Montage der Führungsbüchse im Zylinderrohr.

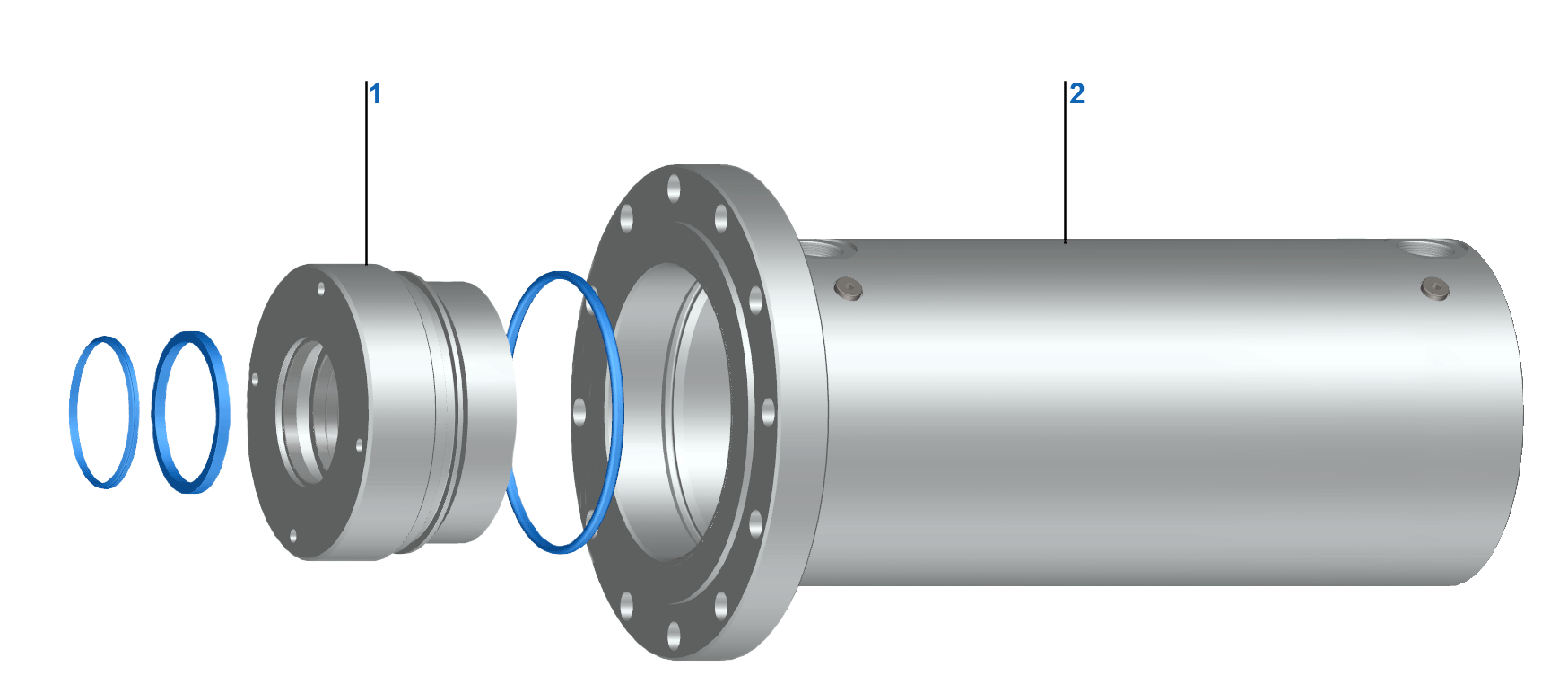

Aufbau Differentialzylinder mit Führungsbüchse
|
Hydraulikzylinder mit Führungsbüchse demontieren
Allgemeine Hinweise
- Zur Vermeidung eines Vakuums im Zylinder empfiehlt Hänchen zur Demontage die Anschlüsse oder Entlüftungsschrauben des Zylinders zu öffnen.
- Im Zylinder verbliebendes Hydraulikmedium so weit wie möglich ablaufen lassen.
Bei Zylindern mit Wegmesssystem dieses vor der Zylinder-Demontage entfernen. Wartungsarbeiten am Wegmesssystem sind in Rubrik Wartung Produkt mit Wegmesssystem beschrieben.
Demontage Führungsbüchse
- Führungsbüchse [1] mit passendem Stirnlochschlüssel über die stirnseitigen Bohrungen lösen und herausdrehen.
- Führungsbüchse vorsichtig über die Kolbenstange abziehen.
- Kolbenstange aus dem Zylinderrohr ziehen.
Hydraulikzylinder mit Führungsbüchse montieren
Montage Führungsbüchse
- Kolben und Zylinderrohr [2] mit Betriebsmedium benetzen oder verträgliches Montagefett verwenden.
- Kolbenstange mit Kolben am Zylinderrohr-Innendurchmesser ansetzen.
- Führungsbänder formen und in die Nut einlegen (sofern Kolben mit Führungsbändern ausgestattet ist).
- Kolbenstange in das Zylinderrohr einführen und in den Endanschlag schieben.
- Führungsbüchse [1] vorsichtig auf die Kolbenstange schieben.
- Führungsbüchse in das Zylinderrohr schrauben.
- Führungsbüchse mit passendem Stirnlochschlüssel festziehen.
