Das zeichnet uns aus:
  • Produkte mit hoher Maßgenauigkeit
  • Kundenspezifische Auslegung
  • Erhöhte Verfügbarkeit der Produktionsanlage
  • Vorort Betreuung

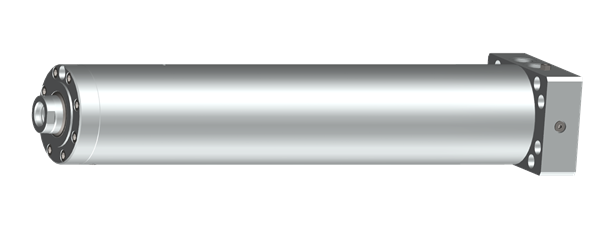

Hydraulikzylinder als Führungssäule
in Gießgestellen

Die hydraulische Führungssäule ist eine außen gehärtete Säule mit integriertem Hydraulikzylinder. So können mit der Kolbenstange gekoppelte Lasten präzise geführt und bewegt werden, ohne den Zylinder selbst durch Seitenkräfte zu belasten.

Mit der hydraulischen Führungssäule können platzsparend zwei Funktionen mit einem Bauelement erreicht werden: die Linearbewegung eines Hydraulikzylinders und die exakte Führung einer runden Säule. Durch die gehärtete Oberfläche der Führungssäule können sehr große Führungskräfte übertragen werden.



Ausführung

Differentialzylinder mit beidseitiger Endlagendämpfung

Ausstattung

Dichtungssystem Verschluss: Servocop®
PU/NBR für Hydrauliköl bis 100°C
PU+/NBR für HFC bis 60°C
FKM für Temperaturen bis 200°C

Kolbenstangengüte

20MnV6 verchromt und gehont
42CrMo4V gehärtet, verchromt und gehont

Hydraulikzylinder als Führungssäule in Gießgestellen
Befestigung

Zylinder: Rechteckflansch kolbenseitig,
Kolbenstange: Innengewinde

Hydraulikanschlüsse

nach ISO 228
Anschlusslage: kolben- und stangenseitig oder beide kolbenseitig integriert

Führungsrohr

außen: randschicht gehärtet 52 HRC, optional verchromt
innen: gehont

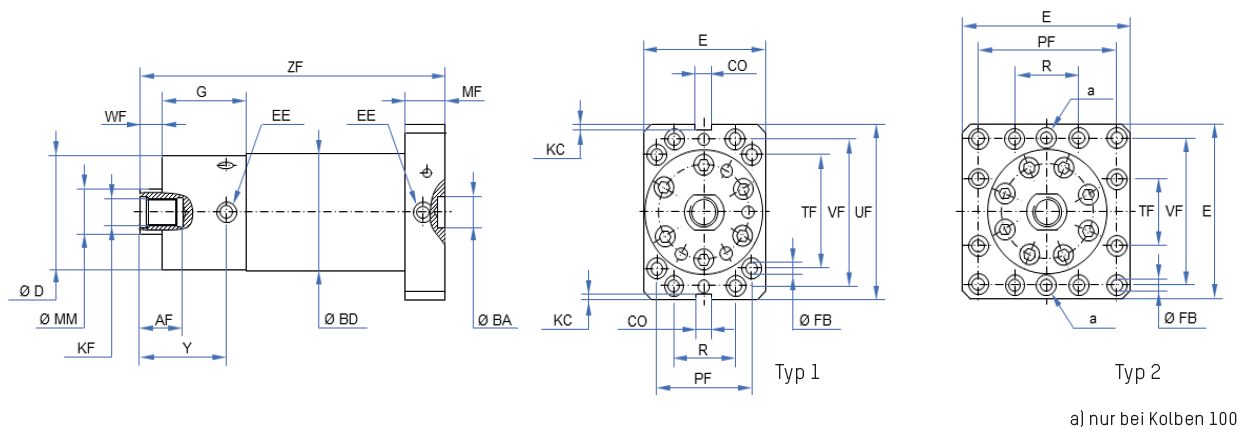

Technische Daten der hydraulikzylinder als Führungssäule in Gießgestellen

Kolben
Ø

MM
f7

Hub** KF AF
min.
WF ZF** G MF BD
f9
D BA
H7
Y PL EE
80 50 430 M 30 35 28 729 28 50 130 129,8 40 78 27 G 3/4*
100 60 250 M 36 45 30 615 114 55 155 154 40 119 32 G 3/4
100 60 400 M 42 x 1,5 60 28 835 105 70 160 155 50 110 40 G 3/4
125 80

400

 M 60 x 2 55 42 949 154 70 180 179,8 50 162 33 G 1



Kolben
Ø

Flansch

UF E TF VF R PF CO
-0,1
KF FB p max.
80 Typ 1 185 130 155 122 60 102 - - 19 160 bar
100 Typ 1 225 155 150 190 64 118 25 5 21 200 bar
100 Typ 2 255 250 70 170 100 204 - - 26 160 bar
125 Typ 2 - 255 70 210 100 210 - - 26 160 bar

Maße in Milimeter

*   EE stangenseitig zusätzlich im kolbenseitigen Flansch
** Abweichender Hub und Einbaulänge

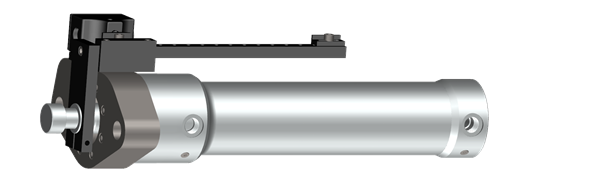

Kernzugzylinder
für Druckgussformen

Kernzugzylinder sind besonders robuste Hydraulikzylinder, die auf die Anforderungen in Druckgussmaschinen angepasst sind.

Durch das außen angebaute Positionserfassungssystem mit Endschalter können beide Endlagen flexibel auf jede Stellung positioniert werden. Die Kolbenstange ist durch das Positionserfassungssystem verdrehgesichert.

Ein modernes Dichtungssystem vergrößert die Standzeit der Zylinder.



Ausführung

Differentialzylinder, optional mit Endlagendämpfung

Ausstattung

Dichtungssystem Verschluss: Servocop®
PU/NBR für Hydrauliköl bis 100°C
PU+/NBR für HFC bis 60°C
FKM für Temperaturen bis 200°C

Kolbenstangengüte

20MnV6 verchromt und gehont
42CrMo4V gehärtet, verchromt und gehont

Kernzugzylinder in Gießmaschinen
Befestigung

Zylinder: Schnellwechselflansch stangenseitig
Kolbenstange: Anschlusszapfen

Hydraulikanschlüsse

nach ISO 228
Anschlusslage: kolben- und stangenseitig

Zulässiger Druck

bis 160 bar

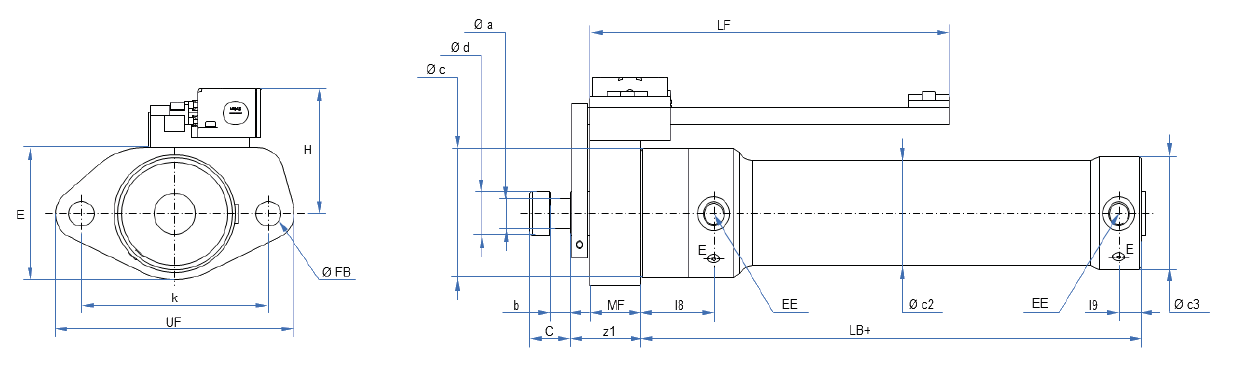

Kolben
  Ø
Stange
  Ø
Anschluss Entlüftung LB a d C b c c2 c3 l8 l9
40 20 G 1/4  M 8 x 1  134 13 19 20 10 68 50 52 53 14
50 25 G 3/8  M 8 x 1  150 17 24 26 13 80 60 64 61 15
60 30 G 1/2  M 8 x 1  164 20 29 30 15 95 70 76 68 17
80 40 G 1/2  M 8 x 1  199 27 39 40 20 116 95 102 73 23
100 50 G 3/4  M 8 x 1  217 34 49 50 25 140 120 126 76 22
125 60 G 1  M 8 x 1  248 40 59 60 30 168 145 158 80 38
140 80

G 1 1/4

 M 8 x 1  268 54 79 80 40 200 160 180 89 31
160

100

G 1 1/4  M 8 x 1  302 67 99 100 50 220 190 202 91 50

160

120

G 1 1/4  M 8 x 1  326 80 119 120 60 240 220 228 110 46,5



Kolben
  Ø
Stange
  Ø
z1 MF k FB UF E H LF+
40 20 60 40 105 18 141 80 98 60
50 25 60 40 150 25 200 90 103 60
60 30 70 50 160 25 210 110 113 60
80 40 70 50 180 25 230 130 123 60
100 50 75 55 210 25 260 150 133 60
125 60 85 65 250 30 310 180 148 60
140 80 85 65 280 35 350 220 168 60
160 100 100 80 290 39 370 240 178 60
160 120 110 90 310 45 400 260 188 60



Maße in Milimeter
