Eigenschaften der Belüftungsfilter:
  • Ausführung als Einschraubfilter
  • Hohes Schmutzabscheidungsvermögen
  • Inkl. Dichtkante, keine Dichtelemente erforderlich
  • Betriebsdruck bis 10 bar
  • Temperatur bis 100 °C
  • Medium: Luft, Gase, Dämpfe (Bronze kompatibel)
  • Ab Lager lieferbar

Funktion der Einschraubfilter
Filtern Sie Luft, Gase und Dämpfe

Hänchen Einschraubfilter bestehen aus einem Sinterbronze-Element, das in einem verzinkten Stahlkörper eingebracht ist. Sie dienen zum Belüften von niederdruckbeaufschlagten Räumen, wie z.B. an Ölbehältern oder drucklosen Kammern in Hydraulikzylindern sowie Hydrauliksystemen. Die Belüftungsfilter verhindern das Eindringen und damit Beschädigungen durch Fremdkörper in der einströmenden Luft. Sie werden als Belüftungsfilter und Entlüftungsfilter eingesetzt. Die Einschraubfilter zeichnen sich durch hohes Schmutzabscheidungsvermögen und lange Standzeiten aus und sind insbesondere geeignet zum Filtern strömender Luft und Gase.


Reinigung der Einschraubfilter


Sichtbare Verunreinigungen des Filterelements können im Gegenstrom mit Luft entfernt werden. Verunreinigungen im Inneren des Luftfilters wie zum Beispiel Öl können mit Lösungsmittel entfernt werden.

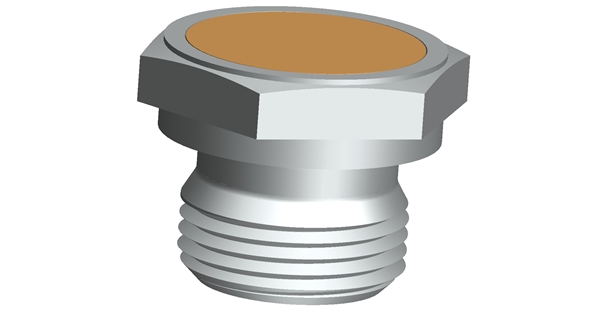

Hänchen Belüftungsfilter bestehen aus einem Sinterbronze-Element, das in einem verzinkten Stahlkörper eingebracht ist.

Technische Daten der Belüftungsfilter bzw. Einschraubfilter

Gewinde-
Ausführung
b
c
L
SW
Artikel-Nr.
Luftdurchsatz in
[l/min] bei dp=0,25 bar
G 1/8 8 14 18 17 0300700A 50
G 1/4 10 19 18 22 0300800A 100
G 3/8 12 23 20 24 0300900A 130
G 1/2 14 26 23 27 0301000A 160
G 3/4 16 32 25 32 0301100A 220
G 1 18 39 30 41 0301200A 400
M 10 x 1 8 14 18 17 0301300A 50
M 12 x 1,5 10 17 18 22 0301400A 100
M 18 x 1,5 10 23 20 24 0301500A 130
M 22 x 1,5 14 16 23 27 0301600A 160
M 27 x 2 26 32 25 32 0301700A 220
M 33 x 2 18 39 30 41 0301800A 400

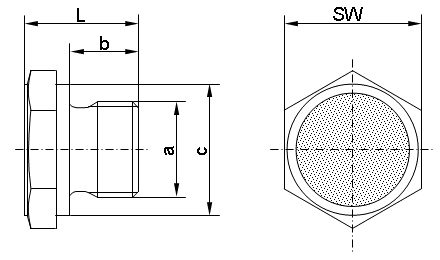

Luftfilter Abmessungen
