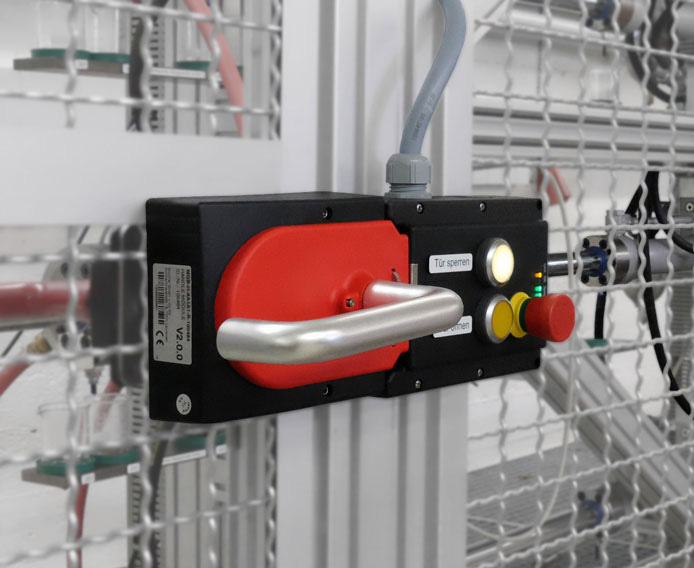

Bild 1 Schutzzaun als technische Schutzmaßnahme

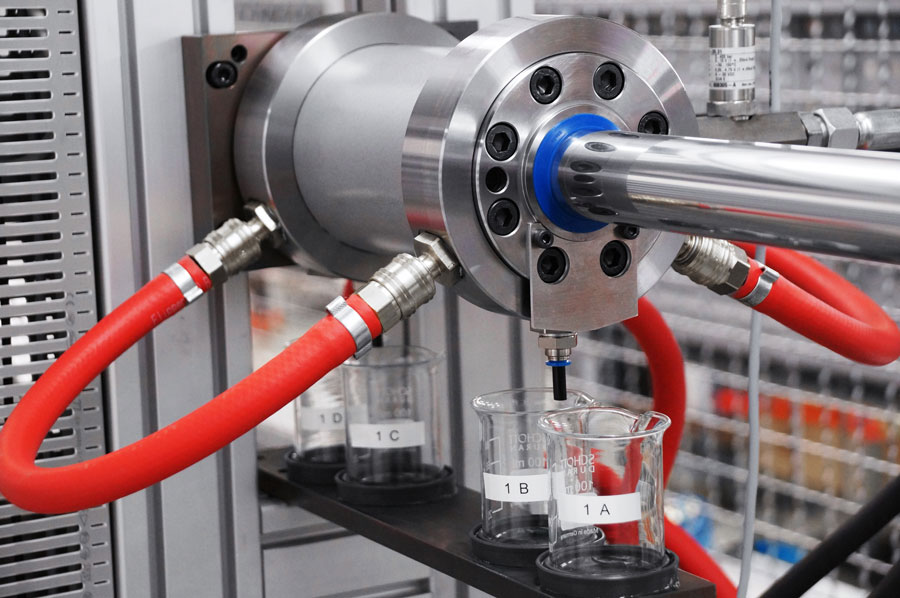

Bild 2 Individuelle Dichtungsprüfung bis hin zum Testablauf von Dichtungskombination im Hause Hänchen bei einer Laufleistung von 300 km im 24 Stunden-Betrieb.

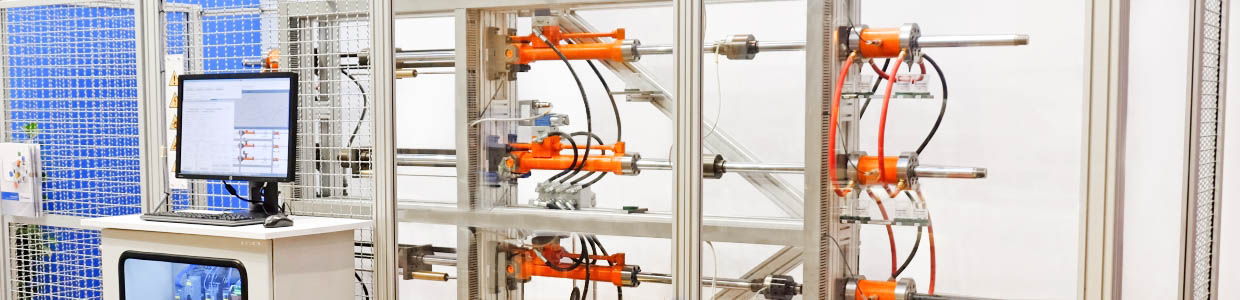

Bild 3 Vier hydraulisch betriebene Prüfachsen, die jeweils zwei Prüfkammern mit definierten Dichtungskombinationen testen.

Prüfstandstechnik

Anforderung Prüfmaschine

  • Vollständige Prüfmaschine gemäß MRL
  • 4 Achsen mit je 2 Prüfstangen, unabhängig voneinander bewegbar
  • Dauerprüfung 24/7 über 300 km
  • Verschleißmessung von Stangenoberflächen und Dichtungen
  • Reibkraftbestimmung in Anlehnung an VDMA 24577
  • Dichtheitsprüfung einzelner Dichtungen und Dichtungskaskaden
  • Prüfung Stick-Slip Verhalten

Technische Umsetzung Dichtungsprüfstand

  • 8 Druckkammern, bis 600 bar regelbarem Druck
  • Wasserkühlung für konstante Temperatur in den Prüfkammern
  • Trennende Schutzeinrichtung
  • 4 Gleichlaufzylinder, Reihe 300, Servocop®, 50 / 40 / 650
  • Kraftaufnehmer an Prüfstangen zur Reibkraftbestimmung
  • Software individuell angepasst
  • Sichere Prüfstandsteuerung auf Beckhoff-System

Prüfparameter des Dichtungsprüfstands

„Wir wollen den Kunden durch systematische Versuche optimale Dichtungskombinationen anbieten“, berichtet Klaus Wagner. „Dabei kombinieren wir Produkte unterschiedlicher Dichtungshersteller mit den eigenen. Als Entwickler und Hersteller von Hydraulikzylindern arbeiten wir auch seit langem mit universitären Forschungseinrichtungen zusammen. Da wir unseren Kunden auch die Projektierung und Umsetzung von hybriden Sondermaschinenbau Ratio-Drive® und Teilsystemen anbieten, war es naheliegend, den Dichtungsprüfstand selbst zu entwickeln. Wir sind somit Inhouse-Anwender.“
Anforderung an die Prüfanlage – Vielfältige Parameter

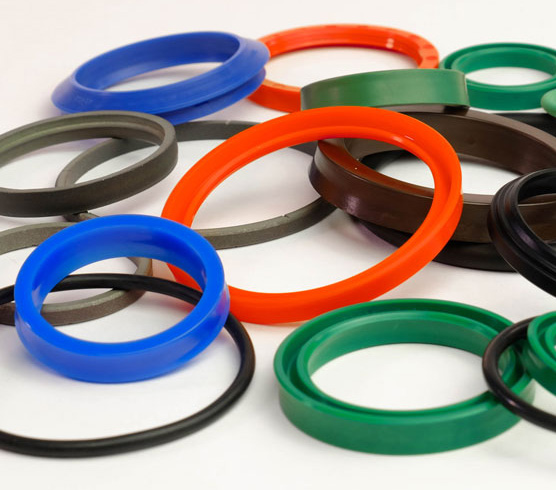

Für die Qualität eines Hydraulikzylinders und anderer fluidtechnischer Produkte ist die Dichtung in Kombination mit der Kolbenstangenoberfläche entscheidend. Verschiedene, äußerst unterschiedliche Parameter stoßen hier aufeinander. „Dichtigkeit und Minimierung der Reibung sind eigentlich gegenläufige Parameter“, so Matthias Breisch, Leiter des Versuchs bei Hänchen. „Deshalb hieß es früher ‚dicht oder leichtgängig‘ in der Hydraulik.“ Dichtigkeit ist in Qualitätsprodukten heute eine Selbstverständlichkeit. Doch Reibung, Verschleiß, Positionier- und Wiederholgenauigkeit, maximale und minimale Geschwindigkeit, Stick-Slip-Verhalten, minimaler und maximaler Druck, Eignung für bestimmte Fluide, darunter beispielsweise auch Skydrol® oder wasserbasierte Fluide sowie Grenzwerte für Verunreinigungen des Fluids sind weitere wichtige Parameter. Hinzu kommen die unterschiedlichen Dichtungssysteme: Klassische Dichtungen mit Dichtungs- und Abstreifringen und berührungslose Dichtungen mit hydrostatisch gelagerter Kolbenstangenführung oder mit der Ringspaltdichtung, übrigens ein Patent von Hänchen. Bei den klassischen Dichtungen spielen unterschiedliche Dichtungsmaterialien ebenso eine Rolle wie die Geometrie – insbesondere die der Dichtkante. Entscheidend ist aber auch die Beschaffenheit der Gegenlauffläche, zum Beispiel der Kolbenstange, sowie die Reibungs- und Schmiereigenschaften unterschiedlicher Medien. Dazu gehören chrombeschichteter Stahl oder Leichtmetalle, aber auch moderne Materialien mit spezieller Kunststoffbeschichtung wie etwa H-CFK®, der Verbundwerkstoff von Hänchen aus Carbon. Die Oberflächen-Bearbeitungsverfahren wie Honen oder Schleifen dieser Werkstoffe wirken sich ebenfalls auf die Dichtwirkung aus.

Vorgang der Dichtungsprüfung

Datenerfassung und Auswertung – Messen, Steuern, Regeln

Die spezielle Hänchen-Software steuert den Prüfprozess- und Prüfablauf ebenso wie die Auswertung der Messgrößen. Durch die individuelle Programmierung auf Beckhoff-Systemen kann der Anwender die Prüfachsen einzeln ansteuern und unterschiedliche Bewegungsprofile fahren. Für die Messungen und die hochpräzise Regelung sind die Prüfzylinder mit Kraftaufnehmern und Wegmesssystemen ausgerüstet. Am Prüfstand wird die Reibkraft der Dichtsysteme ermittelt, in Abhängigkeit der online gemessenen Parameter: Druck in der Prüfkammer, Temperatur in der Prüfkammer und an der Kolbenstange, sowie die Position bzw. das Bewegungsprofil, also beispielsweise Geschwindigkeit. Um möglichst einheitliche Ergebnisse zu erreichen, lassen sich die zu prüfenden Dichtungen kühlen. Bei besonders sensiblen Tests kann durch eine hohlgebohrte Stange auch diese gekühlt werden. Die Daten werden durch die Ratio-Drive® Software auf einem Industrie-PC erfasst, so dass eine präzise Dokumentation und optimale Testauswertung möglich ist. Dabei hat der Anwender die Möglichkeit, die im Prüfstand erfassten Messgrößen entweder mit den integrierten Auswertetools zu beurteilen oder mit einer beliebigen Auswertesoftware wie etwa Diadem zu betrachten.

Manuelle Einrichtungen dienen zum Messen der Dichtheit der Primärdichtung sowie des gesamten Dichtsystems nach außen. Auch die Laufbilder an den Stangen  und die Überprüfung der einzelnen Elemente des Dichtungssystems  hinsichtlich des Verschleißes sind Teil der Auswertung.

Mechanische Umsetzung – Mehrfachprüfstand

Die Anlage, die Ende 2015 der Fachöffentlichkeit vorgestellt wurde, hat jetzt ihre Erprobungsphase abgeschlossen. Kernelement sind vier hydraulisch betriebene Prüfachsen, die jeweils zwei Prüfkammern mit definierten Dichtungskombinationen testen. Alle vier Achsen lassen sich mit unterschiedlichen Prüflingstypen und Parametern betreiben. Der Hub der Anlage ist beliebig entsprechend der Stange wählbar. Geschwindigkeiten bis zu 4 m/s sind möglich. Beim autarken Parallelbetrieb aller 4 Stangen können bis zu 1 m/s gefahren werden, die Frequenz kann bis zu 5 Hz betragen.

Auf dem Dichtungsprüfstand sind auch Prüfungen gemäß VDMA 24577 zur Bestimmung der Reibkraft möglich. Der Druck in der Prüfkammer kann bis zu 600 bar betragen und ist während der Bewegung regelbar, so dass realitätsnahe Verhältnisse abgebildet werden können. Das Bewegungsprofil ist für sinusförmige oder konstante Geschwindigkeiten ausgelegt. Dabei ist die Beschleunigungsphase ebenfalls parametrierbar. Als Prüflinge lassen sich beliebige Stangen mit beliebigen Dichtungskombinationen anbauen und mit den verschiedensten Fluiden testen.

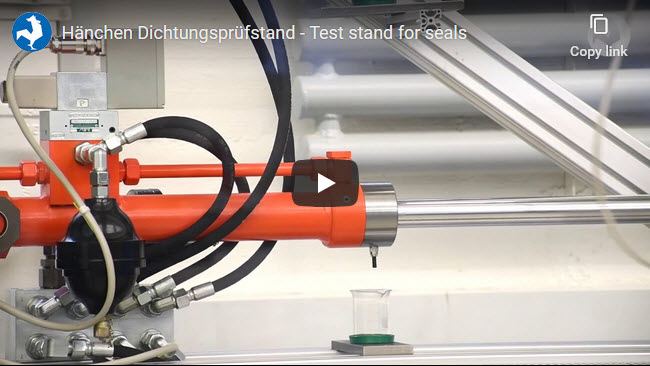

Dichtungsprüfstand - Hänchen Prüfstandsbau

Ausführung Prüfstandsbau

Standard-Testablauf für Dichtungssysteme

Der von Hänchen intern übliche Testzyklus für ein Dichtungssystem aus Stange und Dichtungskombination umfasst normalerweise eine Laufleistung von 300 km im 24 Stunden-Betrieb. Bei den umfangreichen Tests der letzten Jahre hat sich dabei die Bedeutung von PTFE-Dichtungen mit Bronzefüllung als Primärdichtung in Kombination mit einer Sekundärdichtung und einem Abstreifring bestätigt. Die als Dichtungssystem Servocop® bewährte Kombination aus Stufenring, Nutring und Abstreifer setzt dieses Konzept in Hydraulikzylindern von Hänchen um. „Bei der Zusammenstellung derartiger Kombinationen stellte sich heraus, dass Produkte verschiedenster Hersteller trotz gleicher Materialien ganz unterschiedliche Ergebnisse lieferten.“ Ein besonderes Ergebnis beschreibt Matthias Breisch: „Die herstellerübergreifende Zusammenstellung der Elemente liefert um bis zu 50 % unterschiedliche Testergebnisse. Das bedeutet nicht, dass eine Dichtung allein besser oder schlechter ist, sondern dass die Abstimmung der Dichtelemente zueinander und auf die Gegenlauffläche ausschlaggebend ist.“

Auch die Bedeutung des Honens als Feinstbearbeitung von Stangenoberflächen für geringe Reibung in Verbindung mit sehr guter Verteilung der Schmierstoffe ließ sich bestätigen. Dabei zeigte sich, dass Kurzhubhonen die Oberfläche noch weiter optimiert, während sich geschliffene Oberflächen eher ungünstiger auf die Leistungsfähigkeit und die Lebensdauer von Dichtungen auswirken. Auch auf dem Werkstoff H-CFK® lässt sich durch Honen eine entsprechend leistungsfähige Oberfläche erzeugen.

Individueller Dichtungsprüfstand

Hänchen Pfrüfstandsbau realisiert vergleichbare Prüfmaschinen für Kunden wie die Universität Stuttgart und hat bereits seit vielen Jahren Erfahrungen als Hersteller von Antriebssystemen. Im Rahmen eines Ratio-Drive®-Projekts bietet sich die Möglichkeit, speziell nach Kundenbedürfnissen Dichtungsprüfstände zu fertigen. Dabei lassen sich durch modulare Konstruktion und den Einsatz der bereits erprobten Software Kosten sparen und Prototypen-Risiken minimieren. Der Kunde erhält alle mechanischen Komponenten aus einer Hand, vom Antrieb über die eingebundenen Weg- und Druckmess-Systeme bis zum Aufbau. Zusammen mit dem Kunden erstellt Hänchen das Sicherheitskonzept des Ratio-Drive®-Umfanges gemäß den Anforderungen der Maschinenrichtlinie 2006/42/EG. Betrachtet werden hierbei die Anforderungen für Steuerungen von Maschinen nach ISO EN 12100 und insbesondere die Beurteilung des Risikos durch die Maschine nach ISO EN 13849-1 je nach Anforderung bis Performance Level PLe.

Die Anwendung im eigenen Haus vom Konzept bis zur kompletten Prüfmaschine und der tagtägliche Einsatz geben den verschiedenen Kundengruppen Sicherheit.
Jörg Beyer, mediaword
© Hänchen 2017

Warum Hänchen als Hersteller für servohydraulische Prüfmaschinen?

Profitieren Sie von langjähriger Erfahrung mit Prüfstandstechnik

Die langjährige interne Produktentwicklung, Forschung und Entwicklung von Prüfständen, Prüffeldern und komplexen Prüfmaschinen legte den Grundstein für den modernen Hänchen Prüfstandsbau. Unser bekannt hoher Qualitätsanspruch an alle Hänchen Produkte leistete dieser Entwicklung massiven Vorschub. Heute hat Hänchen sich zu einem sicheren Partner für individuelle Prüfstände und Prüfmaschinen entwickelt. Jeder EoL Prüfstand wird maßgeschneidert im Kundenauftrag realisiert. Hänchen Prüfstände sind individuell entwickelte Sondermaschinen mit durchgängigem Konzept. Bei jedem Prüfstands-Projekt haben Sie als Kunde einen zentralen Ansprechpartner. So lassen sich individuelle und energieeffiziente Prüffelder und komplexe Prüfmaschinen durch kundendefinierte Schnittstellen nahtlos in das eigene Systeme einbinden.

Unsere Kompetenz als Hersteller von Prüfständen und Prüfmaschinen

  • Mehr als ein halbes Jahrhundert Hydraulik- und Dichtungskompetenz
  • Umfangreiche Erfahrungen im Sondermaschinenbau von hydraulischen und elektrischen Spezialmaschinen
  • Erfahrungen in der systematisierten, individuellen Konstruktion und Realisierung von Kundenprojekten
  • Mess-, Steuerungs- und Regelungstechnik, Echtzeitregelung, Messwerterfassung, Sensorik, Feldbusanbindung und Auswertung
  • Entwicklung eigener modularer Software, einschließlich grafischer Oberfläche für Steuerung und Regelung sowie die Kommunikation auf Prozessebene
  • Umfangreiche Sicherheitskonzepte bis PLe entsprechend der Maschinenrichtlinie, CE-Konformität, Sicherheitssoftware
  • Zahllose Projektierungen im Bereich Prüfstandsbau und der Entwicklung komplexer Prüfmaschinen
