Ihre Vorteile durch unsere Standard­zylinder:
  • Anfahren aus dem Stillstand unter Vollast
  • Stetig und gleichzeitig abgreifbare Leistung
  • Kompakte Bauweise
  • Geringe Reibung
  • Kein Ausfallrisiko
  • Kein Stick Slip Effekt

Eigenschaften eines Hydraulikzylinders
Vorteile der Hydraulik

Startklar: aus dem Stillstand unter Volllast
Die kompakte Bauweise mit niedrigem Trägheitswiderstand garantiert eine hohe Leistungsdichte. So können die Zylinder sofort unter Volllast anfahren und schnell die Bewegungsrichtung ändern.
Auf Position: in jeder Situation

Geschwindigkeiten sind stufenlos einstellbar bei einfach bleibendem Regelungskonzept mit hoher Stellgenauigkeit auch wenn die Anforderungen stark variieren.

Schnell: auch mit hoher Last

Die Kraft und Geschwindigkeit sind stetig und gleichzeitig bei voller Leistung abgreifbar.

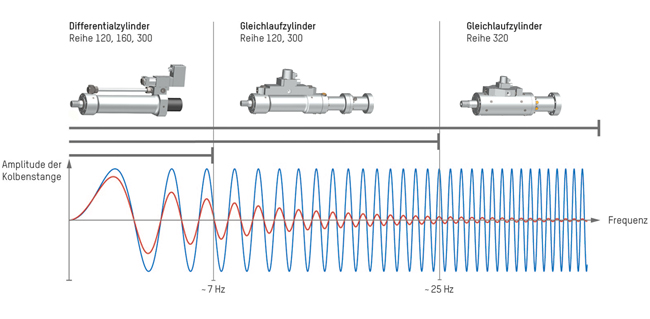

Hydraulikzylinder für jeden Frequenzbereich

Die erforderliche Dynamik des Antriebes entscheidet über die Wirkungsart des Zylinders. Mit schnellen Regelventilen erreichen auch Differentialzylinder bei hohen Frequenzen eine hohe Profilgüte. Die im Diagramm aufgeführten Grenzwerte gelten als Richtwerte für Ihre Auslegung. Sie sind von verschiedenen Einsatzbedingungen abhängig – wir helfen Ihnen bei der Auswahl.

Eignung der Standardzylinderreihen nach Frequenzbereich:

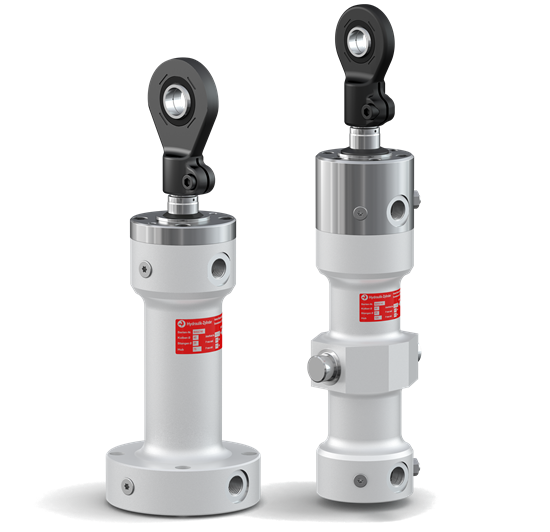

Baureihen der Standardzylinder von Hänchen
Für lang- und kurzhubige Oszillationen

Unser umfangreiches Standardprogramm eignet sich perfekt für viele verschiedene Anwendungen.

Bei Wiederholbedarf einer höheren Losgröße, lohnt es sich den Hydraulikzylinder genau auf die jeweilige Anforderung zu designen. Hier geht Hänchen als Hydraulikzylinder Hersteller ganzheitlich vor, um einen Serienzylinder mit optimiertem Preis-Leistungs-Verhältnis anzubieten.
• Geringe Zylinder-Stückkosten
• Zylinder kann genau das, was die Anwendung fordert
• Schnelle Lieferzeiten durch auf die Serie optimierte Prozesse
• Rasche Ersatzteilversorgung durch Lagerhaltung der Dichtungen

Bei einem Bedarf an doppeltwirkenden Zylindern als Serienzylinder fragen Sie uns bitte direkt an.

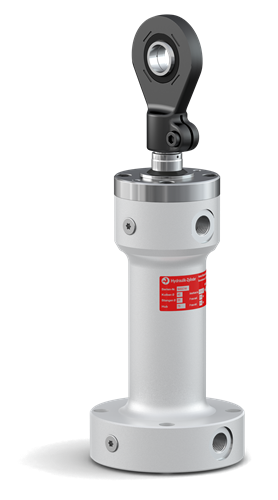

Standardzylinder Baureihe 120
  • Kolben-Ø 25 mm bis 300 mm
  • Betriebsdruck bis 150 bar
    ab Kolben-Ø 200 bis 200 bar
  • Zylinder in Rundbauweise
  • Verschiedene Befestigungsarten
  • Gehonte und verchromte Kolbenstange
  • Prüfdruck = 1,5 x max. Betriebsdruck
  • Erweiterbar um Sensorik wie: Wegmesssystem, Kraftaufnehmer, Näherungsschalter etc.
Hydraulikzylinder Baureihe 120

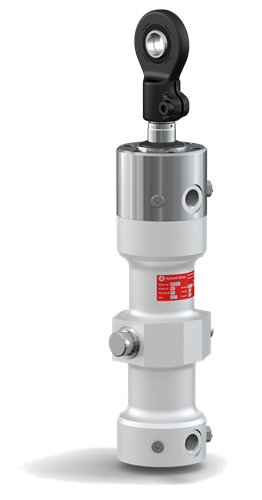

Standardzylinder Baureihe 300
  • Kolben-Ø 25 mm bis 300 mm
  • Betriebsdruck bis 300 bar
  • Zylinder in Rundbauweise
  • Besonders Energieeffizient
  • Verschiedene Befestigungsarten
  • Gehonte und verchromte Kolbenstange
  • Prüfdruck = 1,5 x max. Betriebsdruck
  • Erweiterbar um Sensorik wie: Wegmesssystem, Kraftaufnehmer, Näherungsschalter etc.
Hydraulikzylinder Baureihe 300
Vierkant Hydraulikzylinder Baureihe 120
  • Kolben-Ø 12 mm bis 25 mm
  • Betriebsdruck bis 150 bar
  • Zylinder in Block-Bauweise
  • Geschliffene und verchromte Kolbenstange
  • Ab Lager lieferbar
  • Prüfdruck = 1,5 x max. Betriebsdruck
  • Wirkungsart: Differential
  • Geschwindigkeiten: bis 0,2 m/s
  • Zum Beispiel zum Dosieren von Schmierfetten

Vierkant Hydraulikzylinder Abmessung
Kolben-Ø
(mm)
Stangen-Ø
(mm)
Hub
(mm)
Bestell-Nr.
 12  6  30  2661010A
 16  8  40  2661110A
 20  10  50  2661210A
 25  12  50  2661310A

Ausstattung Standardzylinder
Dichtungs- und Führungssysteme

Das Dichtungssystem im Verschluss und am Kolben sind das Herzstück eines Hydraulikzylinders und bestimmen die Einsatzmöglichkeiten. Hiermit legen Sie fest, welche Reibeigenschaften und Stick-Slip-Verhalten der Standardzylinder aufweist, welche Geschwindigkeiten realisierbar sind und wie sich Seitenkräfte auswirken.

Hier erfahren Sie mehr zur Ausstattung von Verschluss und Kolben im Hydraulikzylinder.

Jetzt einen Hydraulikzylinder konfigurieren.Über unseren HäKo können Sie sich ganz individuell einen Hydraulikzylinder zusammenstellen.

Anbauteile und Zubehör für Standardzylinder
Befestigungselemente, Montagewerkzeug und Zubehör

Unsere im Standard verfügbaren Anbauteile und Zubehör finden Sie im Produktkonfigurator HÄKO passend zu Ihrem gewählten Zylinder.

Hydraulikzylinder Anbauteile

Sie benötigen passende Anbauteile für Ihren Standardzylinder?
Wir liefern Ihnen:

  • Gelenkköpfe
  • Rundflansche
  • Aufbauplatten
  • Lagerböcke
  • Schrauben
    und noch viel mehr

Weitere Informationen finden Sie bei Befestigungselementen.

Anbauteile für unsere Standardzylinder
Hydraulikzylinder Zubehör

Sie benötigen Hilfen, die das Handling Ihren Standardzylinder vereinfachen?
Wir bieten Ihnen:

  • Dichtungs- und Montagewerkzeug
  • Entlüftungsset
  • Hakenschlüssel
  • Wartungsanleitung als Bild-Dokumentation
  • Zeichnung in 3D-CAD
    und noch viel mehr

Weitere Informationen finden Sie bei Montagewerkzeug.

Hänchen Hydraulikzylinder Zubehör: Werkzeug, Entlüftungsset uvm.

Technische Daten der Hänchen Standardzylinder
Hydraulikzylinder vom Hersteller

Wirkungsart: Differentialzylinder, Gleichlaufzylinder | Dichtungssysteme: Basisausführung, Servocop®, Servoseal®, Servofloat® |
Geschwindigkeiten: bis 2 m/s | Hub: 1 - 6.000 mm

Die hydraulische Auslegung von Hydraulikzylindern, sowie das Auswählen passender Anbauteile, Ventile und Datenblätter können
Sie in unserem Produktkonfigurator HÄKO vornehmen.

         Reihe 120          Reihe 300
Kolben-Ø
(mm)
Stangen-Ø
(mm)
Kraft F1 | F2
(kN)
Druck max.*
(bar)
 Kraft F1 | F2
(kN)
Druck max.*
(bar)

25 12
16
7,4 |     5,7
7,4 |     4,3
150
150
   ---
14,7 |     8,7
   ---
300
32 16
20
12,1 |     9,0
12,1 |     7,4
150
150
   ---
24,1 |   14,7
   ---
300
40 20
25
30
18,8 |   14,1
18,8 |   11,5
    ---
150
150
   ---
   ---
37,7 |   23,0
37,7 |   16,5
   ---
300
300
50 25
30
40
29,5 |   22,1
29,5 |   18,8
    ---
150
150
   ---
   ---
58,9 |   37,7
58,9 |   21,2
    ---
300
300
60 30
40
50
42,4 |   31,8
42,4 |   23,6
   ---
150
150
   ---
   ---
84,8 |   47,1
84,8 |   25,9
   ---
300
300
80 40
50
60
75,4 |   56,5
75,4 |   45,9
   ---
150
150
   ---
   ---
150,8 |   91,9
150,8 |   66,0
   ---
300
300
100 50
60
80
117,8 |   88,4
117,8 |   75,4
   ---
150
150
   ---
   ---
235,6 | 150,8
235,6 |   84,8
   ---
300
300
125 60
80
100
184,1 | 141,7
184,1 | 108,7
   ---
150
150
   ---
   ---
368,2 | 217,4
368,2 | 132,5
   ---
300
300
140 80
100
230,9 | 155,5
230,9 | 113,1
150
150
   ---
461,8 | 226,2
   ---
300
160 80
100
301,6 | 226,2
301,6 | 183,8
150
150
   ---
603,2 | 367,6
   ---
300
180 100
120
381,7 | 263,9
381,7 | 212,1
150
150
   ---
763,4 | 424,1
   ---
300
200 100
120
140
628,3 | 471,2
628,3 | 402,1
   ---
200
200
   ---
   ---
   ---
942,5 | 480,7
   ---
   ---
300
220 120
140
160
760,3 | 534,1
760,3 | 452,4
   ---
200
200
   ---
   ---
   ---
1.140,0 | 537,2
   ---
   ---
300
250 120
140
180
981,7 | 755,6
981,7 | 673,9
   ---
200
200
   ---
   ---
   ---
1.472,0 | 709,2
   ---
   ---
300
300 160
200
1.413,7 | 1.011,6
   ---
200
   ---
   ---
2.120,6 | 1.178,2
   ---
300


* Für Befestigung mit Schwenkausführung ist der Druck auf 120 bar begrenzt.

F1 = Druckkraft beim Ausfahren des Zylinders | F2 = Zugkraft beim Einfahren des Zylinders
Bei Gleichlaufzylindern entspricht Ein- und Ausfahren dem Wert F2.
