Die zu klemmende Rundstange muss beim Einbau der Feststelleinheit
Ratio-Clamp® den Mindestanforderungen gemäß Abbildung entsprechen. Insbesondere ist die Durchmessertoleranz f7 und die Mindesthärte von 48 HRC zu beachten.
Da die Klemmeinheit Ratio-Clamp® mit entsprechenden Dichtungssystemen arbeitet, ist für diesen Einsatz eine gehonte Stange zu empfehlen.
Mindestanforderungen für die zu klemmende Stange
Funktionsstangen sind verchromte Stangen mit frei konfigurierbaren Kolbenstangenenden und können im HäKo direkt angebaut werden.
Diese Kolbenstangen sind über den Hub, der der zu bewegenden Länge entspricht, in Millimeter-Schritten zu konfigurieren.
Zusätzlich kann die Funktionsstange auf beiden Seiten verlängert werden, um den Einbauanforderungen angepasst zu werden.

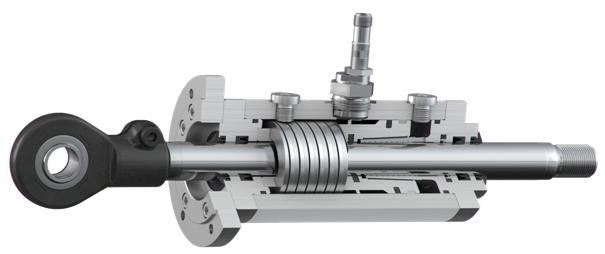

Klemmeinheit Ratio-Clamp® mit Funktionsstange
