Vorteile der Stangenblockierung mit Druckkolbendichtung:
  • Für besonders feinfühlige Anwendungen
  • Geringe Gleitreibung
  • Geschwindigkeiten bis 2 m/s möglich
  • Druckunabhängige Gleitreibung

Funktionsprinzip der Klemmeinheit mit Druckkolbendichtung

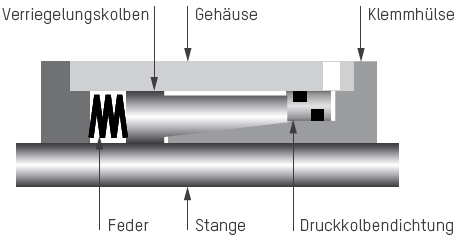

Die Stangenblockierung Ratio-Clamp®  arbeitet nach dem Funktionsprinzip des Reibschlusses: In der drucklosen Ausgangsposition wird die in den Federn gespeicherte Kraft über den Kegel umgelenkt und klemmt eine Rundstange. Durch den anliegenden hydraulischen Entriegelungsdruck wird der Verriegelungskolben gegen die Federkraft bewegt und entriegelt so die Klemmung.

Stangenblockierung Ratio-Clamp® mit Druckkolbendichtung
Die druckbeaufschlagten Dichtungen an Klemmhülse und Verriegelungskolben sind durch eine Druckkolbendichtung ersetzt, die die Stange nicht berührt. Die äußerst geringe Gleitreibung ist dadurch vom Entriegelungsdruck unabhängig und konstant.
Ratio-Clamp® mit Druckkolbendichtung

Technische Daten der Stangenblockierung mit Druckkolbendichtung

Da die Klemmgeometrie und Feder identisch mit der Standard Ratio-Clamp® sind, können die gleichen Haltekräfte realisiert werden. Aufgrund der kleineren hydraulischen Wirkfläche steigt jedoch der minimale zulässige Entriegelungsdruck an. Der maximale Entriegelungsdruck bleibt bei 160 bar.



  • Für alle Rundstangen mit harter Oberfläche
  • Richtungsunabhängig belastbar
  • Nach 2 Mio. Schaltzyklen ist eine werksseitige Überprüfung der Ratio-Clamp® notwendig
  • Max. Stangengeschwindigkeit: 1 m/s bei Servocop®, 2 m/s bei Druckkolbendichtung
  • Max. Entriegelungsdruck: 160 bar
  • Betriebstemperatur: -30°C bis +80°C
  • Medien: Mineralöle, weitere wie Wasser, HFC oder Skydrol® auf Anfrage
Technische Daten
Klemmeinheit
Hier finden Sie alle technischen Daten für unsere Klemmeinheit Ratio-Clamp® auf einem Übersichtsblatt.
  RATIO-CLAMP®

RATIO-CLAMP®
DRUCKKOLBENDICHTUNG
+ Entriegelungsdruck
+ Verriegelung
+ Dichtungssystem
+ Zertifizierung

Basisausführung
Mit Federkraft
Servocop®
TÜV

Basisausführung
Mit Federkraft
Druckkolbendichtung
TÜV
Stangen-Ø
(mm)
Haltekraft max.
(kN)
Entriegelungs-
druck min.
(bar)
Haltekraft max.
(kN)
Entriegelungs-
druck min.
(bar)
 16  10     60
 18  12,5  55    12,5  75
 20  14     55     14     75
 22  17     70     17     90
 25  20     70     20     90
 28  31,5  90     31,5  120
 30  40     105     40     135
 32  40     60     40     90
 36  45     75    45     100
 40  50     80     50     100
 45  65     70     65     90
 50  80     90     80     110
 56  90     75     90     100
 60  100     75     100     100
 63  100     85     100     110
 70  140     80     140     110
 80  180     90     180     110
 90  200     65    200    85
 100  250     75     250     95
 110  300     65     300     90
 120  330     70     330     90
 125  350     75     350     90
 140  450     65
 160  750     90



Weitere Haltekräfte & Stangen-Ø auf Anfrage.
Eine hydraulische Verriegelung ist bis 2.000 kN Haltekraft und Stangen-Ø 300 mm möglich.
Die angegebenen Werte gelten für den Betrieb mit Mineralöl. Beim Einsatz anderer Medien kann die Haltekraft abweichen.
